Prepravník hranatých balíkov Kobzarenko TK 12 Kvadro

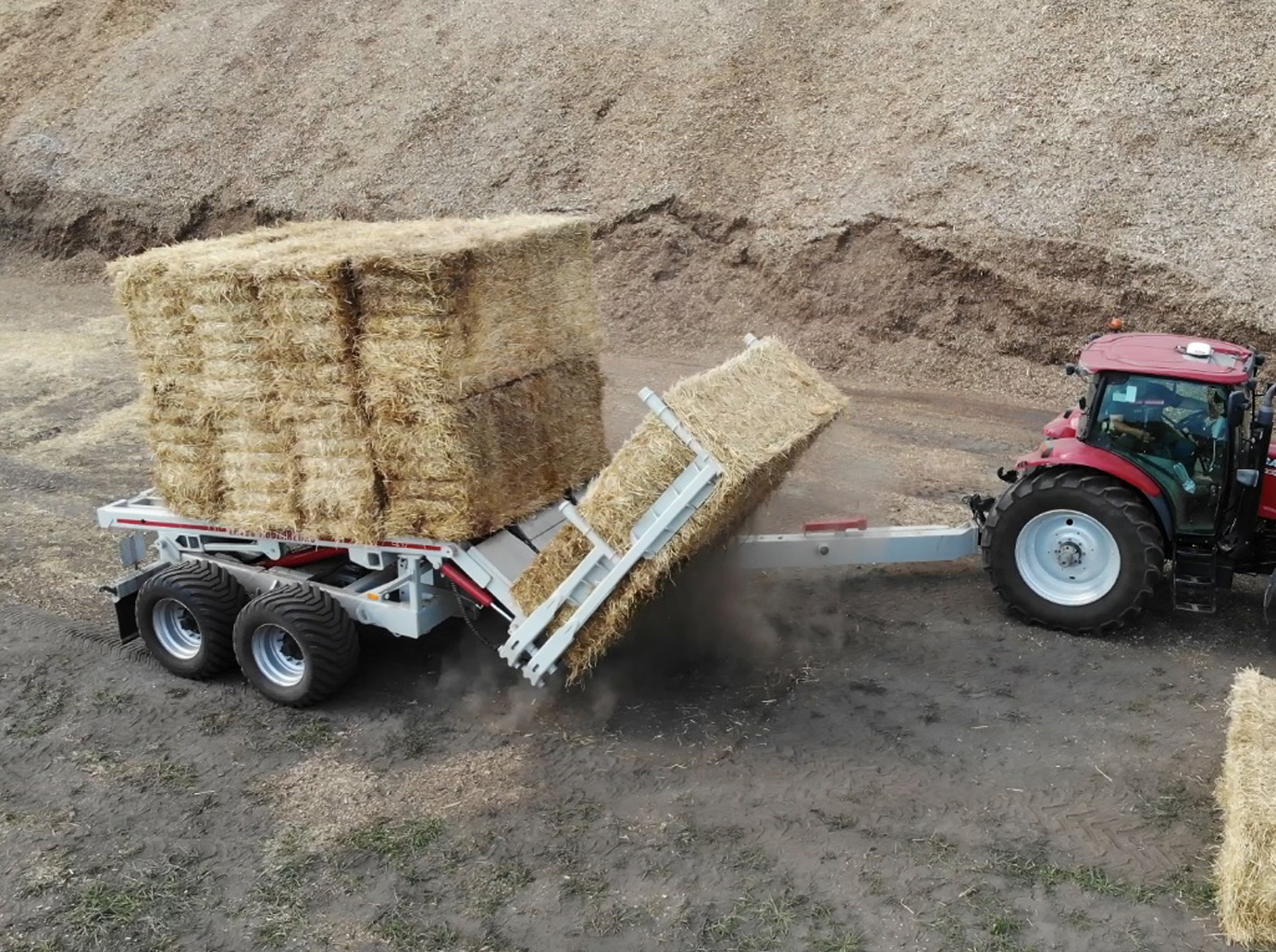

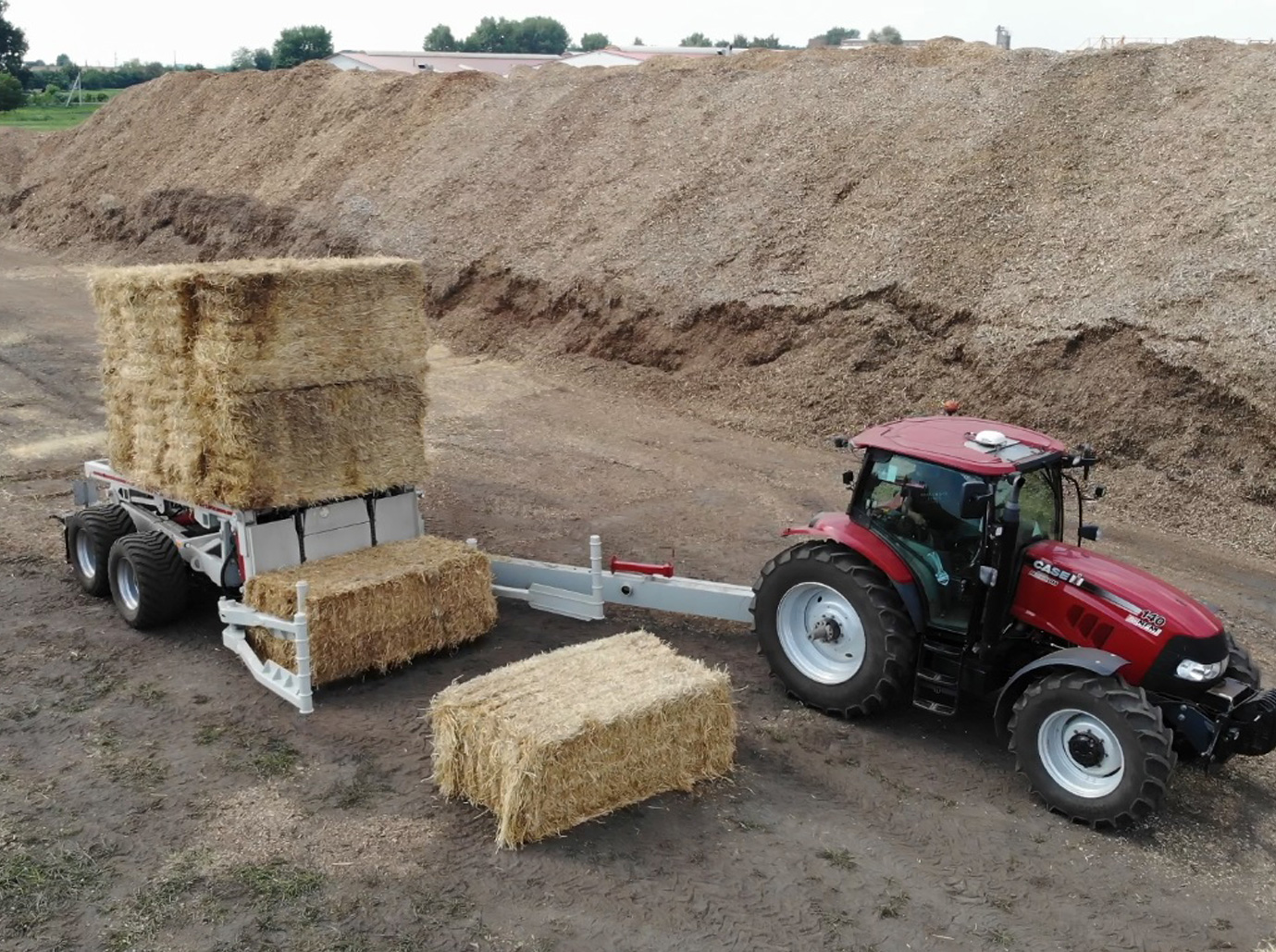

Samonakladací príves na balíky TK-12 sa používa na zber obdĺžnikových balíkov z poľa, ich prepravu a skladovanie v mieste určenia. Baly sa zbierajú pomocou konštrukcie vidlí (uchopenie balov z oboch strán a zdvihnutie na plošinu). Zvláštnosťou balovacieho vozíka je súčasné nakladanie 2 obdĺžnikových balov na plošinu.

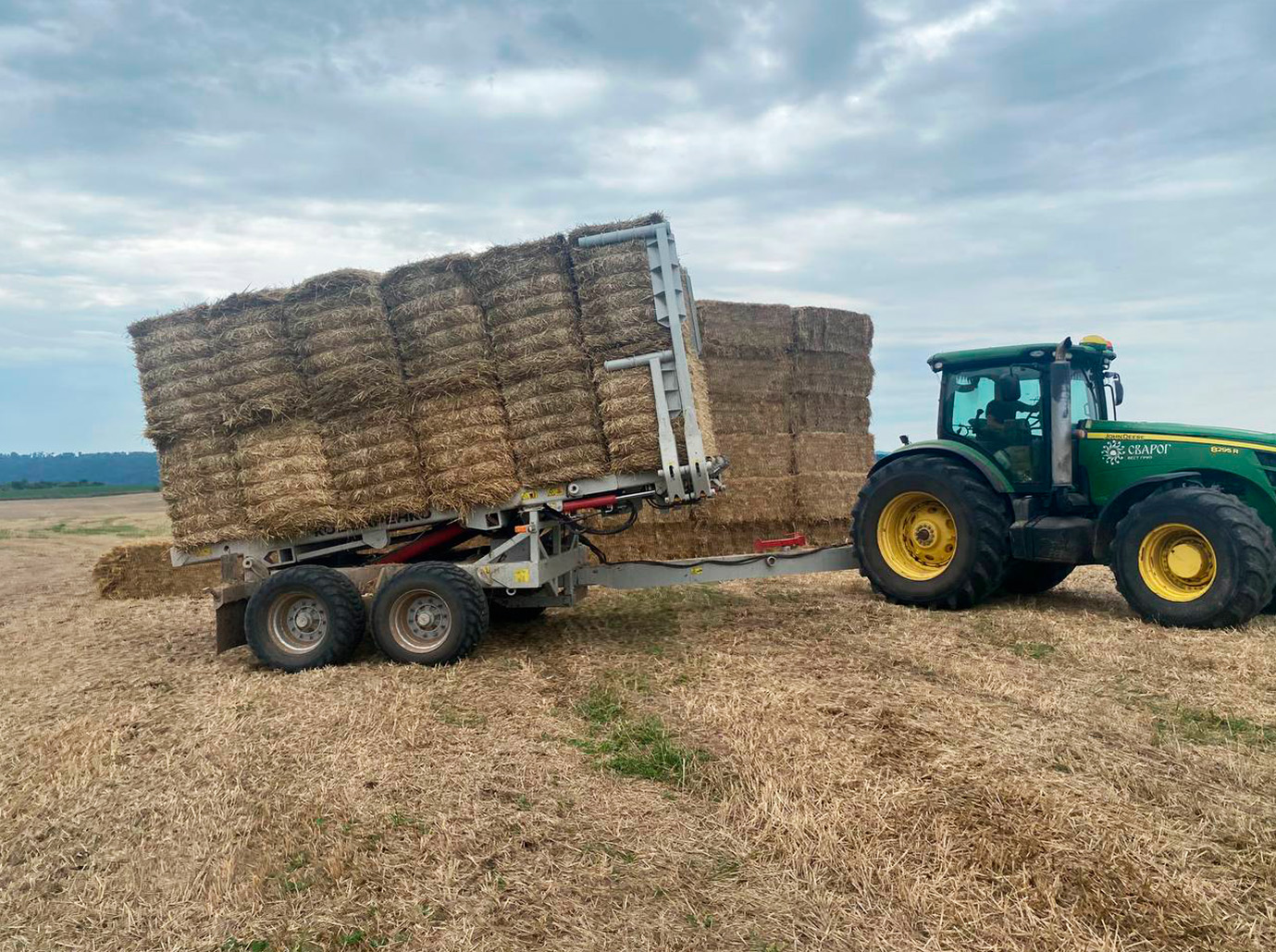

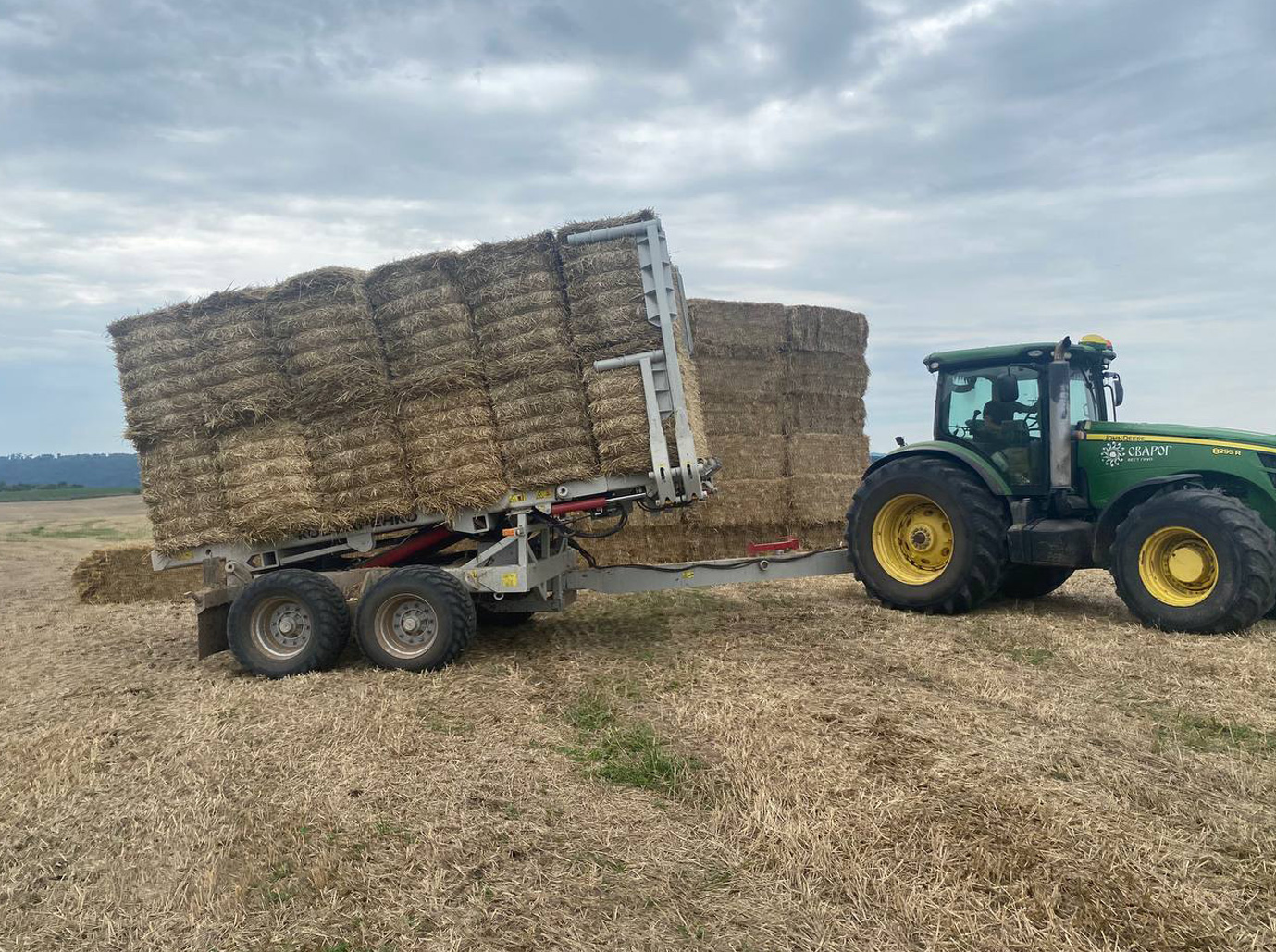

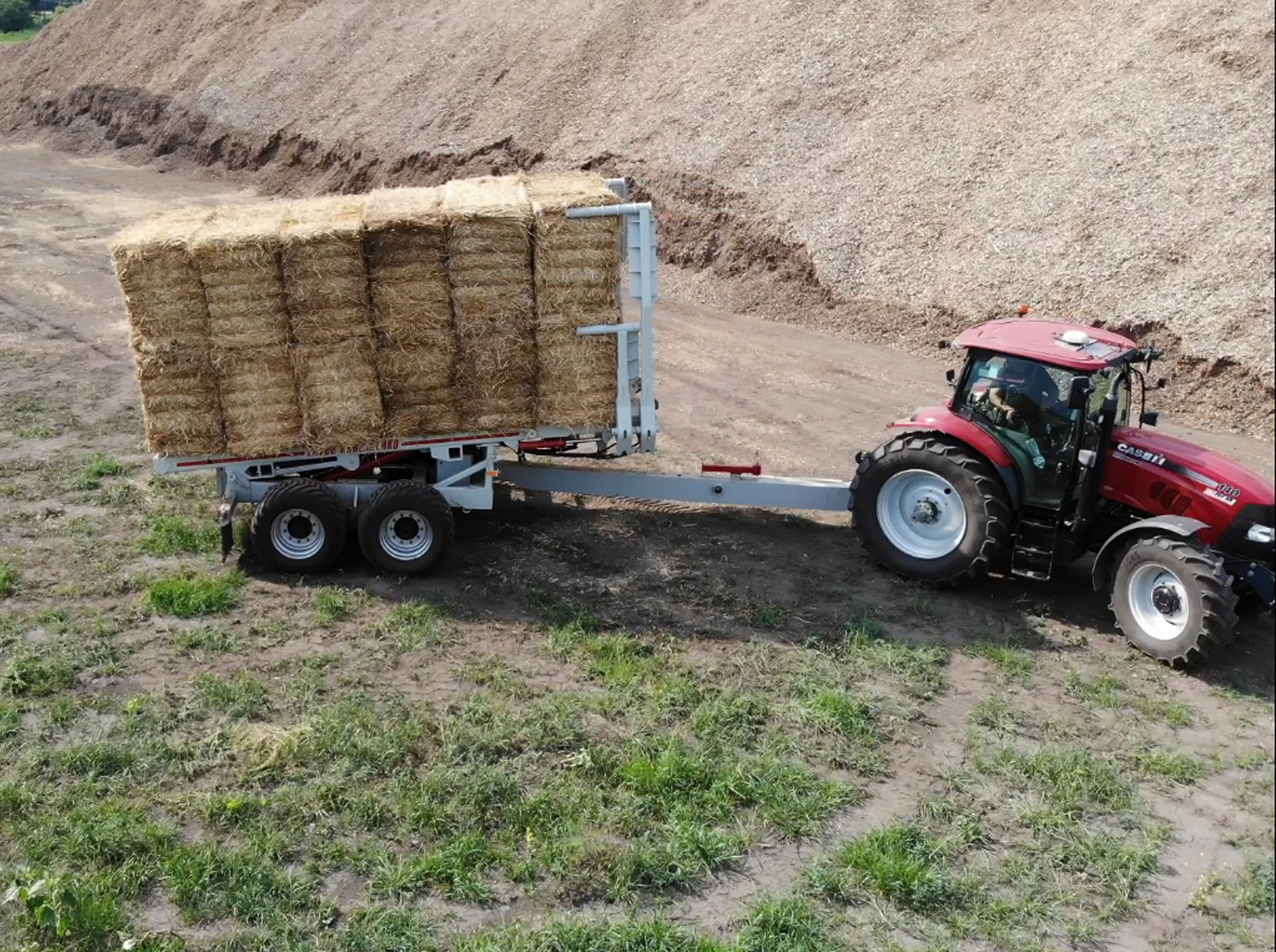

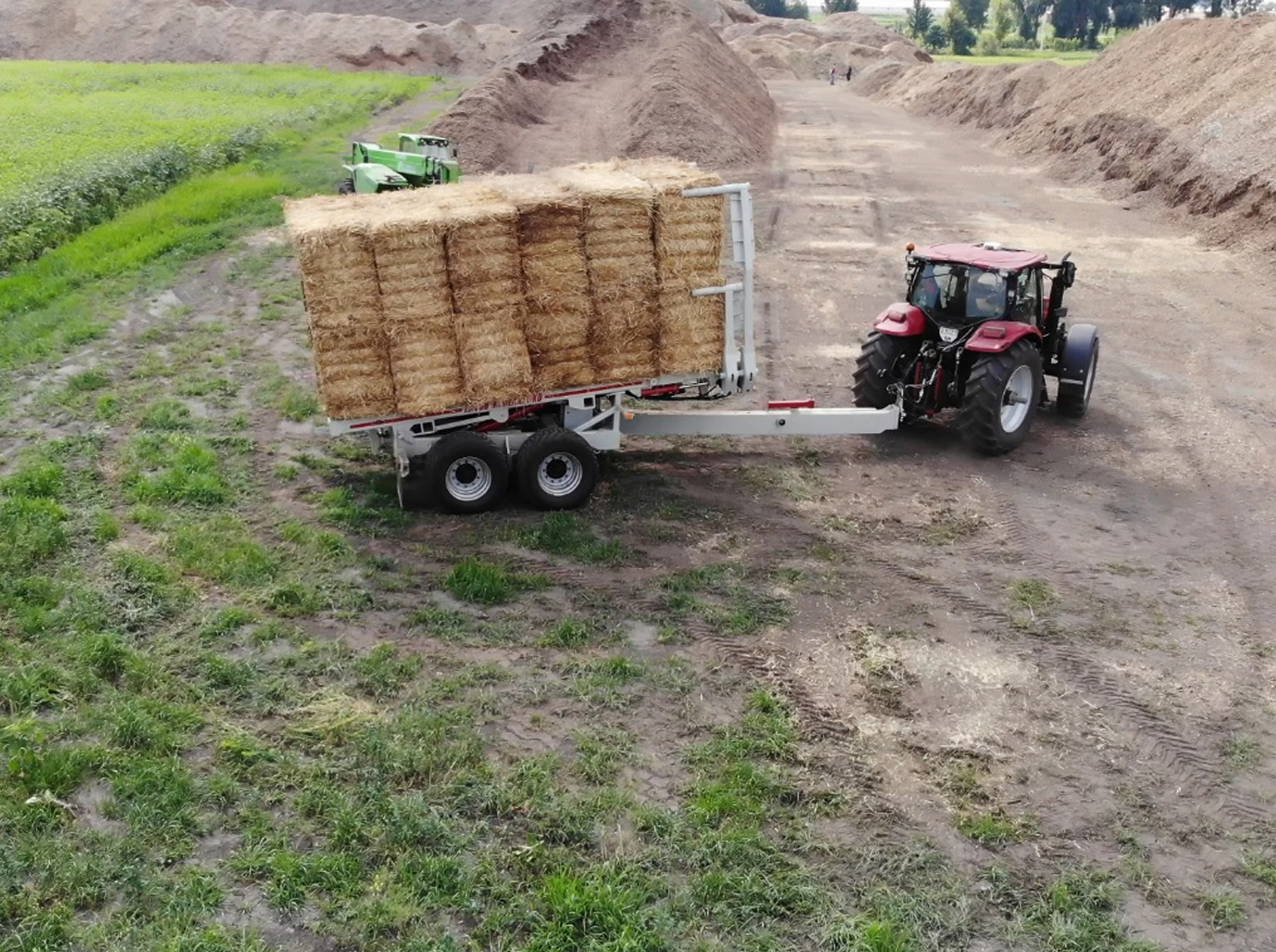

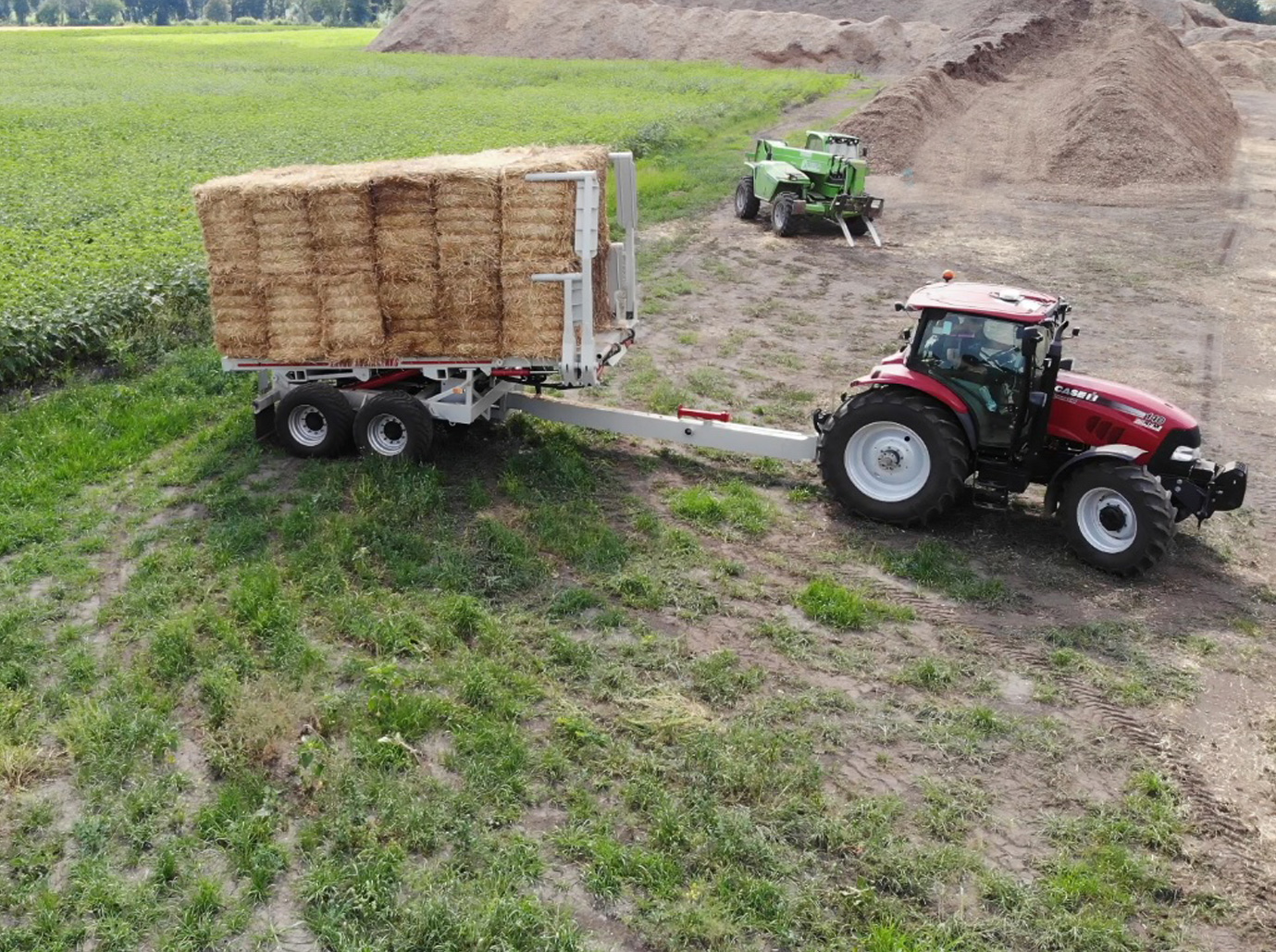

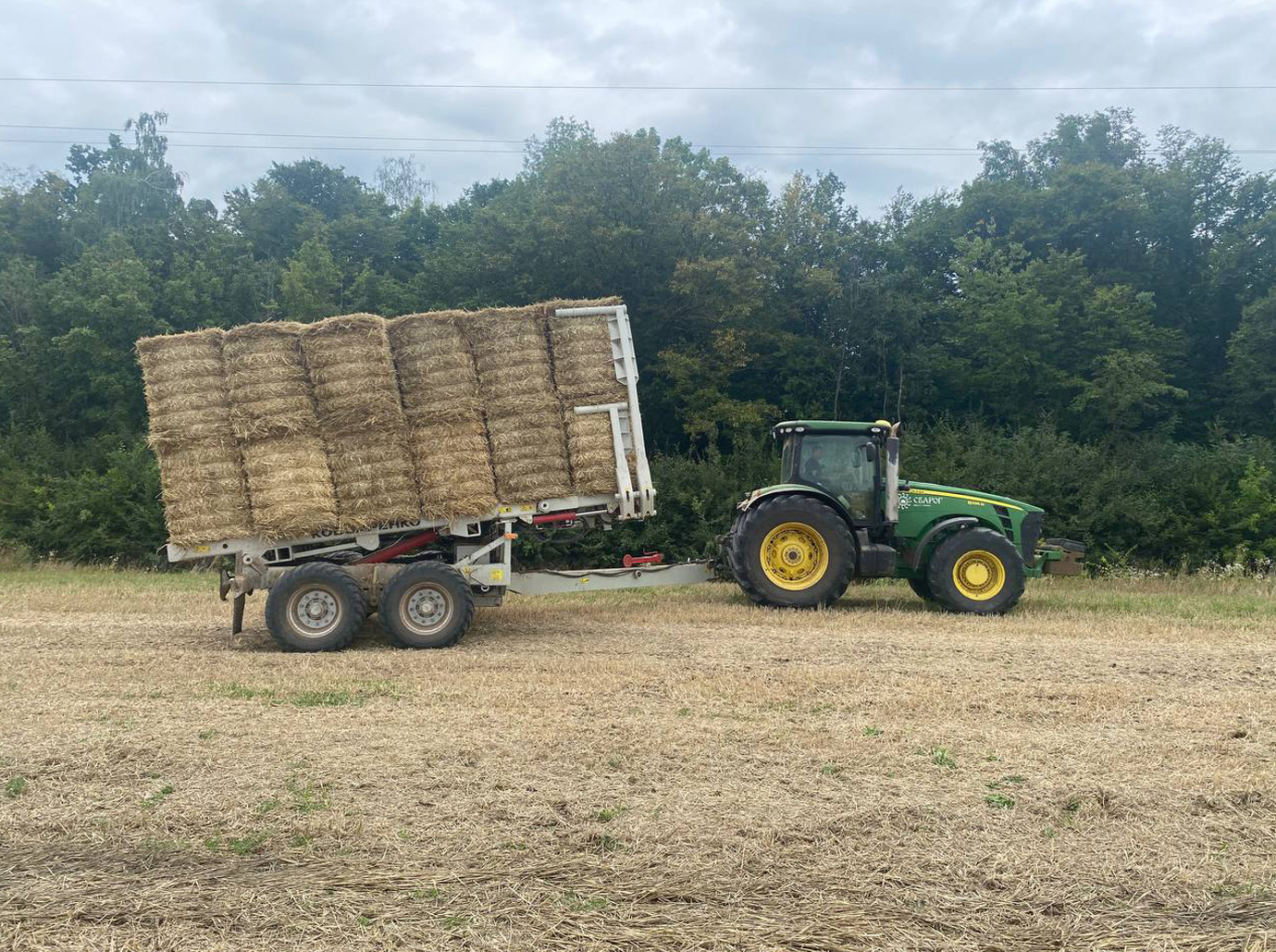

Na plošine sa balíky posúvajú dozadu pomocou dopravníka a upevňujú sa dvoma stojanmi. Pri ďalšom nakladaní balíkov sa stojany posúvajú dozadu.

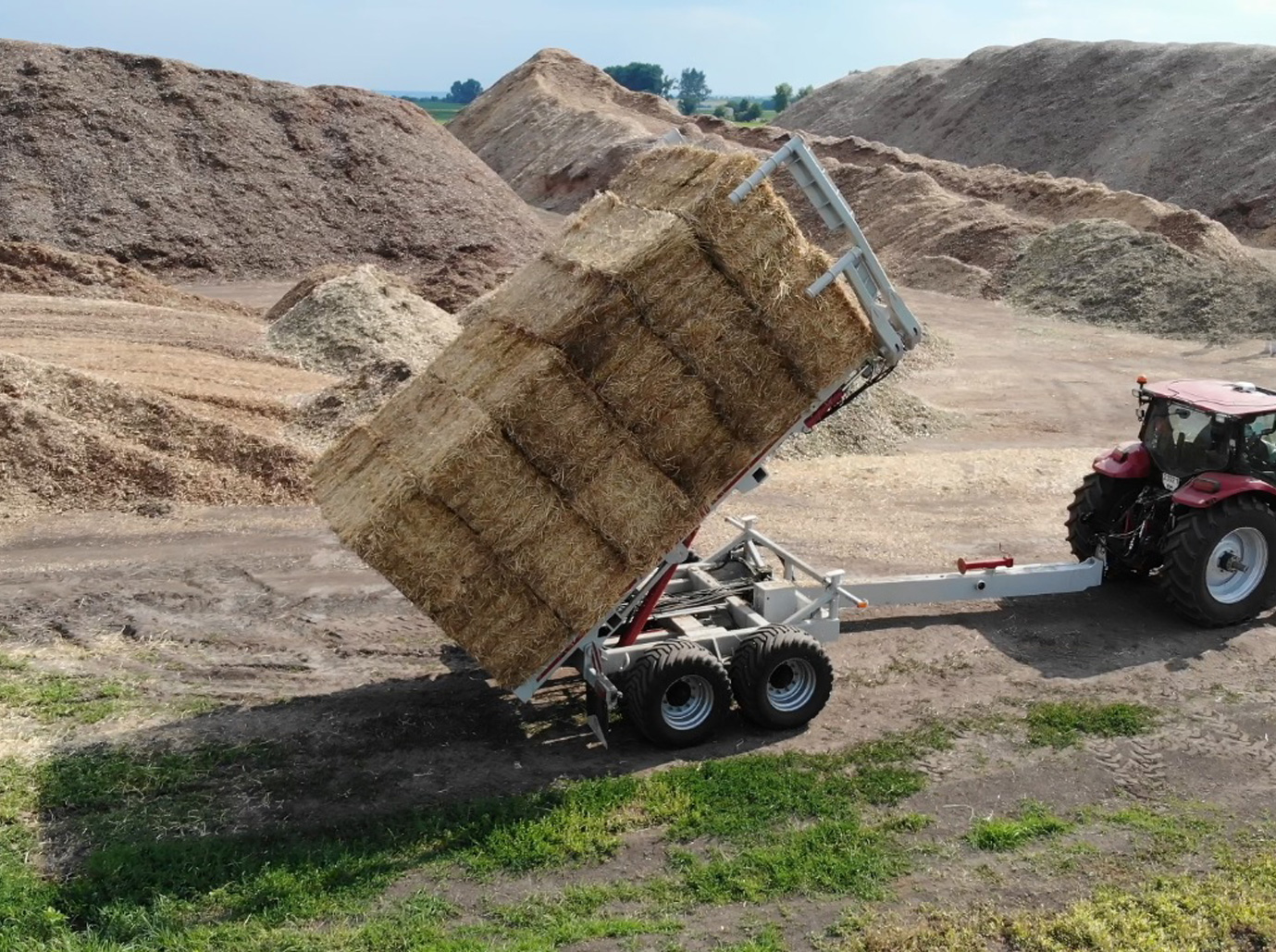

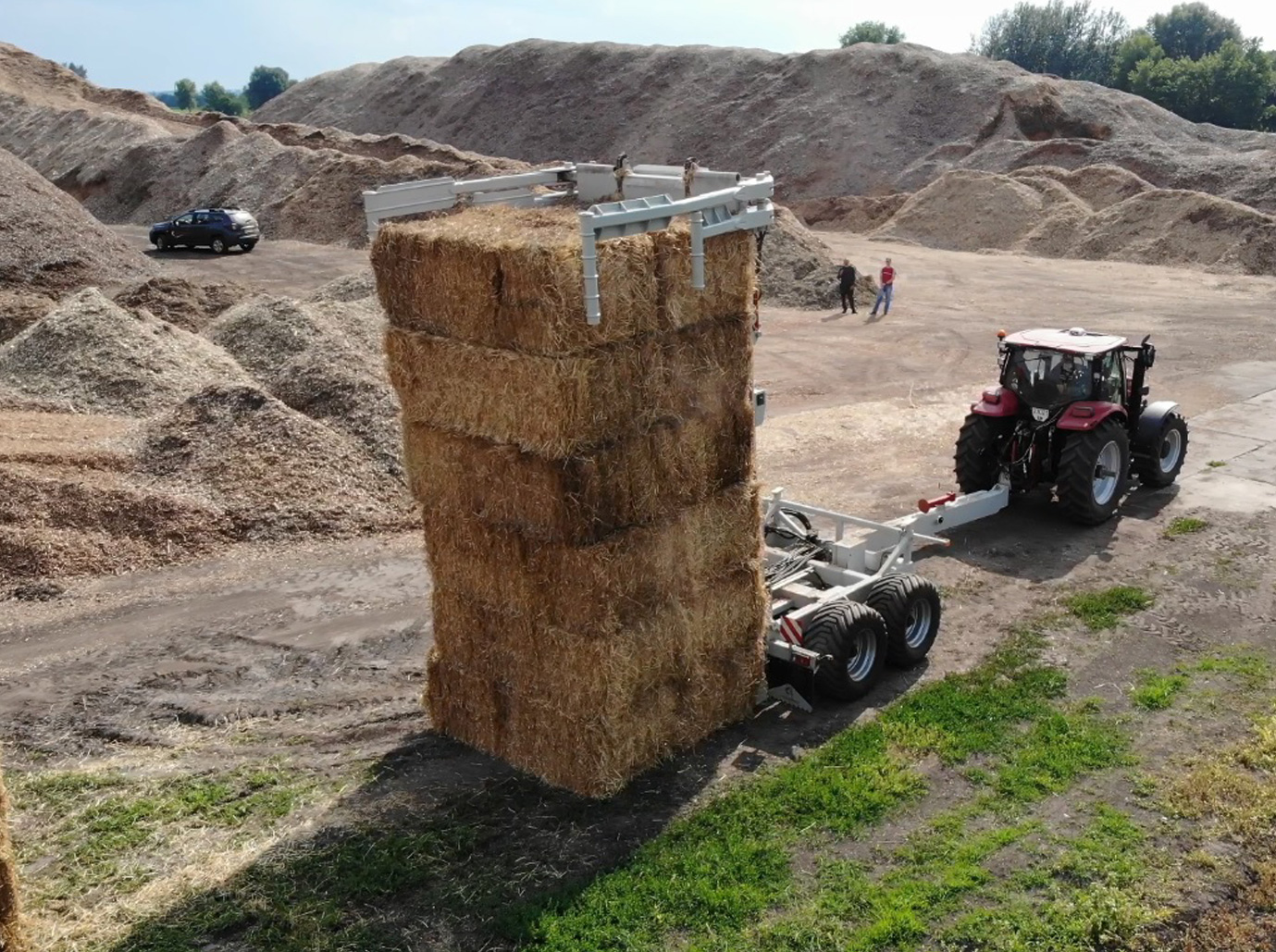

Pri úplnom naložení balíkov sa vykládka vykonáva stohovaním na rovnej a pevnej povrchovej ploche. Všetky operácie sú kontrolované a vykonávané obsluhou z kabíny traktora.

Produktivita práce – 180 balíkov za hodinu
Vykládka balíkov trvá 30-40 sekúnd.
vyvažovacie zavesenie, polos ADR 90x90 (Taliansko) – 4 ks
kolesá BKT (India)
diskové kolesá Pronar (Poľsko)
mechanická opora
prípojné oko na výber 40, 50, 90 mm Sharmuller (Rakúsko)
elektrický systém 12 V
ovládanie joystickom z kabíny traktora
hydraulický systém s nízkou spotrebou

Detailný popis

Nakládka hranatých balákou :

2,4х1,2х0,9 – 12 ks

2,4х1,2х0,8 – 12 ks

2,4х1,2х0,7 – 14 ks

Parametry

Nosnosť	11.3 t
Nakládací zdvih ramena	1 360 kg
Hmotnosť	8 350 kg
Celkové rozmery (dxšxv)	8.7/3.6/3.9 mm
Počet náprav	2 ks
Rozmer kolies	550/45-22.5
Potrebný výkon traktora	185 k
